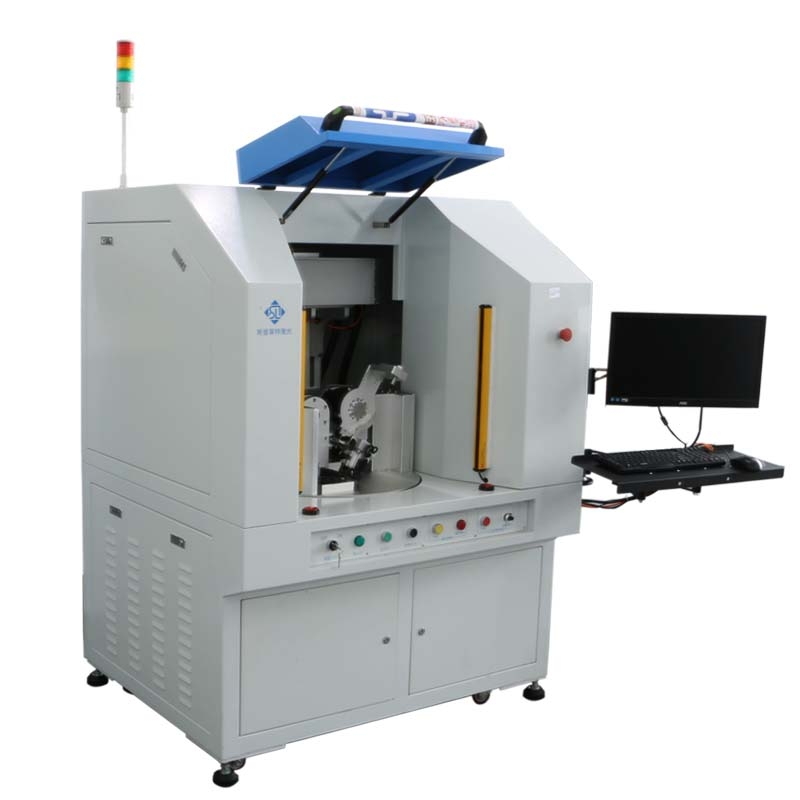

旋转双工位3D激光打标机SPLT-FM20-DD3 三维光纤激光打标机(双工位双自由度机型)采用进口核心器件,配置高速、高精度3D动态聚焦扫描式振镜,结合我公司自主开发的3D专用软件及控制系统,可完美实现对任意曲面工件的精细加工,无离焦点现象;也可对深度雕刻焦点实时追踪,使加工效率及质量较传统2D打标机更优。真正意义上全面实现3D标记功能,引领激光加工进入新纪元。
SPLT-FM20-DD3 三维光纤激光打标机是一款能够实现三维及无死角打标的光纤曲面激光打标机,适合各种三维曲面的金属与非金属激光打标,高速,高效率,高稳定性,极低的运行成本,还配备强大的软件功能,支持3D立体图编辑和导入,被广泛应用于精密模具、汽车配件、智能穿戴、机械五金、3C电子、医疗器械等众多行业。
u 颠覆传统的2D打标模式,实现了斜面、段差、圆柱、圆锥、球面,以及拉伸曲面等多种3D标记模式;
u 在打标工件上,完美呈现目标打标图形,避免出现拉长、倾斜等变形。让刻印图案更加接近原本形态;
u 领先的三维图形处理技术,操作界面友好,适用于dxf、plt、cnc、step、iges等多种格式文件;
u 细微尽显匠心,无论从任何角度观察,看到的都是精致、极致;
u 采用双DD马达与双司服电机设计,一次装夹无死角完美曲面激光标刻;
u 简单好用即是美!完全自主开发的打标软件系统,易学易用,所见即所得;
型号 |
SPLT-FM20-DD3 |
激光参数 |
|
激光功率 |
20W |
激光波长 |
1064nm |
光束质量 |
M2<2 |
加工参数 |
|
激光加工范围 |
175*175*80mm |
激光定位精度 |
±20um |
Z轴加工速度 |
最高速度6m/S,量产推荐最高速度4m/S |
最小线宽 |
100um(视材料而定) |
CCD对位精度 |
5um |
加工工位 |
双工位,钢性连接,安全保护功能 |
外形尺寸 |
|
主机系统 |
1200*1000*1350mm(不含显示器支架与报警三色灯) |
烟尘抽排系统 |
680*650*1550mm |
重量 |
|
主机系统 |
780KG |
烟尘抽排系统 |
160KG |
电力需求 |
|
功耗 |
3KW |
单相 |
AC220V,10A |
三相 |
AC380V,10A |
适用行业:
SPLT-FM20-DD3 三维光纤激光打标机广泛应用于:手机通迅、数码电脑、智能穿戴、汽车配件、电子元件、医疗器械、机械模具、珠宝首饰、灯饰照明、五金卫浴等众多行业的金属与非金属激光打标等工艺。
适用材料:
不锈钢、铝镁合金、锌合金、铜、镀镍、镀锌、氧化铝、塑料、生铁等;
