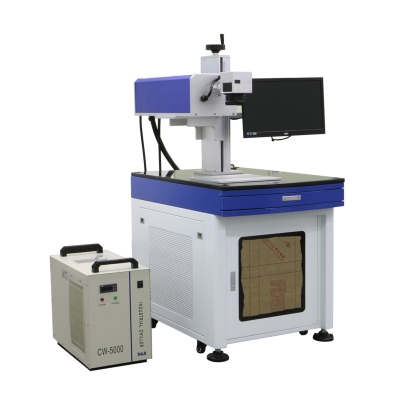

PCB芯片方面紫外激光打标机的应用!

Time: 2022-06-13 Reads: 1100 Edit: Admin

紫外激光打标机是许多工业生产行业使用各种PCB原材料的最佳选择，这种材料的差异促使紫外激光打标机成为许多工业生产行业使用各种PCB原材料的最佳选择，从生产最重要的电路板和电路布线到生产迷你嵌入式处理芯片。

紫外激光打标机在生产电路时工作速度快，表面图案设计可以在电路板上蚀刻几分钟。这促使紫外激光发生器成为一种更快的方法来生产PCB方法。越来越多的测试实验室使用内部结构紫外激光系统软件。

借助光学设备的认证，紫外激光的规格可以达到10-20μm，从而产生柔性电路痕迹。紫外线在生产电路痕迹方面最高的优点是电路痕迹很小，必须在显微镜下看到。

紫外激光标记机切割是大中型或中小型生产的最佳选择。同时，它也是拆卸PCB的有效选择，特别是当它必须用于柔性或刚度和柔性形成电路板时。拆卸和组装是从嵌入式板上移除单独的电路板。充分考虑原材料运行灵活性的提高，这种拆卸将面临更大的测试。

机械设备的拆装方式，如V槽切割、全自动电路板切割等，很容易破坏敏感、薄的基材，给电子专业制造服务项目（EMS）公司带来不便，拆装柔性、刚性电路板。

紫外激光标记机切割不仅可以消除冲孔机整个过程中形成的设备压力的危害，变形和损坏电路元件，而且比其他激光应用如CO2激光切割造成的内应力危害更小。

减少切割减震橡胶垫可以节省室内空间，这意味着零件可以放置在更靠近电路边缘的位置，并且可以在每个电路板上组装大量电路，以最大限度地提高工作效率，从而最大限度地利用柔性电路。
