光纤激光标刻系统的基本结构框内是光纤激光器，他也是激光打标系统的核心，这样激光二极管,这一种二极管是多模的激光,通过半导体制冷片和金属及风扇来对这个808NM的激光二极管来散热,使得工作稳定,不会出现温漂及波长变长等可能会影响激光功率的因素.多个808NM的激光二极管通过多分枝耦合,从而进入单根的激光物质---光纤，这一种光纤是以掺稀土元素(Nd，Yb或者Er)，以全反镜，光纤光栅以及输出镜作为谐振腔，可脉冲和连续运转,可以达到高达100K的脉冲。

　　这种90年代才应用起来的光纤激光器具有非常多的优点(相比于半导体激光打标机)

　　1,单模输出,都为TEM00模

　　2,散热的特性好,风扇冷却即可

　　3,光光转换的效率高,808NM泵浦变成1060左右的光光纤激光.这一种激光二极管,是低电压工作，这样就保证了光纤激光器的电光效率高达30%以上，

　　4,其总体的结构紧凑，特别适合于作便携式的打标机,能达到射频CO2激光打标机的效果了.10W~20W平均功率输出的光纤激光器成品的体积仅有24CM*25CM*10cm,而且没有庞大的水冷机系统,十分的好安装打标机设计的空间.这种激光器驱动电源的大小与灯泵Nd-YAG激光器相比是微不足道的。

　　5,这一种激光器是工作在20-80KHz脉冲频率之间,如此高重复率工作,适合高精度速度的的激光打标行业

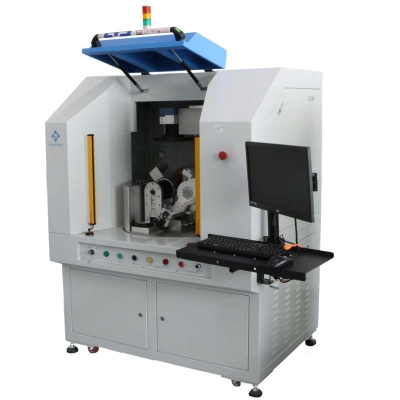

　　光纤激光打标机的组成部分主要有:

　　1,光纤激光器的的驱动电源

　　2,激光打标卡,也称为光纤激光器控制器，即为用于控制光纤激光器的工作状态，同时，能控制振镜系统的运动,也控制光纤激光按一定设定的功率输出,详细的打标软件及打标卡说明书可以参照今为激光的网站或者电话咨询我公司售后人员.

　　3,数字振镜打标头(部分机型是使用模拟振镜的),振镜系统为光纤激光打标系统的重要部件，激光跟着数字高速振镜的运动，在需打标的产品部件上刻出打标卡软件设定的特定的二维轨迹。数字和模拟振镜的组成分别由二套高精度的角度伺服电机及电机的驱动板,以及高反光纤波长的的反射镜,一套控制X轴另一套控制Y轴.角度伺服电机在打标卡及电脑的的控制下,能分别转动两块反射镜的角度，从而激光束通过这两块反射镜的反射，由场镜聚焦到工件的不同位置上。控制光光纤的激光束在要打标的工件上打标到设定的文字或图样

　　4,场镜，光纤激光束通过它聚焦到工件表面,这样能量才够力度,这一光学配件控制了打标的幅面.
